معرفی انواع سوکت‌ کابل شبکه و کاربردهای آن‌

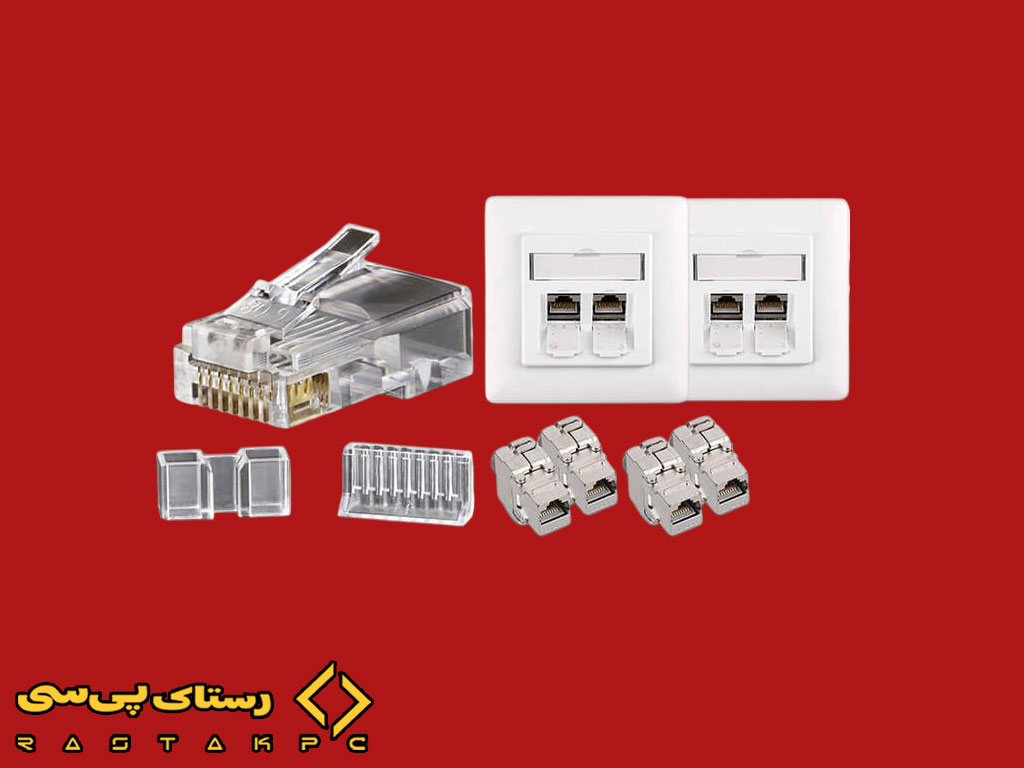

سوکت RJ45

سوکت‌ کابل شبکه RJ45 یکی از پرکاربردترین سوکت‌ها در شبکه‌های کامپیوتری است که برای اتصال کابل‌های twisted pair (زوج به هم تابیده) مانند Cat5، Cat5e، Cat6 و Cat7 استفاده می‌شود.

این سوکت دارای ۸ پین است که در دو ردیف ۴ تایی قرار گرفته‌ اند. هر پین وظیفه انتقال سیگنال‌های خاصی را بر عهده دارد. سوکت RJ45 به‌راحتی به کابل‌های شبکه متصل می‌شود و با استفاده از ابزاری به نام کریمپر، پین‌ها به سیم‌های داخل کابل فشرده می‌شوند تا اتصال برقرار شود.

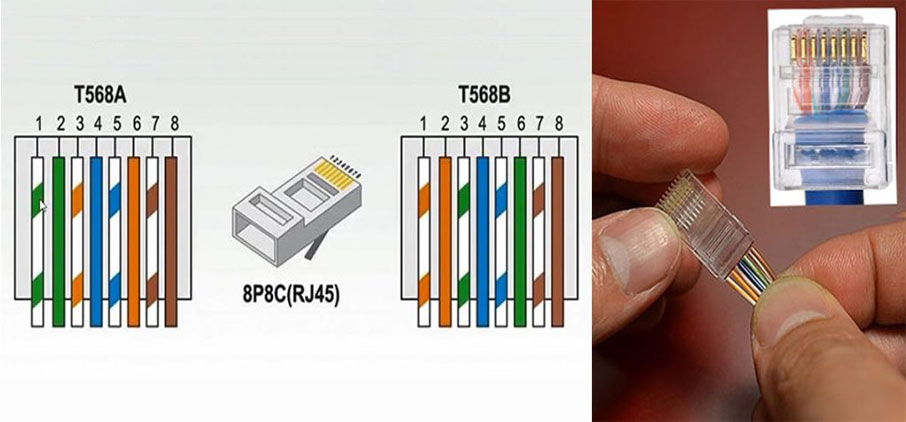

سوکت RJ45 در دو نو  shielded (دارای محافظ) و unshielded (بدون محافظ) وجود دارد. نوع shielded برای محیط‌هایی با نویز الکترومغناطیسی بالا مناسب است، در حالی که نوع unshielded برای محیط‌ های معمولی کافی است. این سوکت از استانداردهای مختلفی مانند T568A و T568B پشتیبانی می‌کند که نحوه چیدمان سیم‌ها در سوکت را مشخص می‌کنند. انتخاب بین این دو استاندارد بستگی به نوع شبکه و دستگاه‌های مورد استفاده دارد.

سوکت RJ45 در شبکه‌ های اترنت (Ethernet) استفاده می‌شود و سرعت انتقال داده‌ها در آن بسته به نوع کابل و تجهیزات شبکه می‌تواند از ۱۰۰ مگابیت بر ثانیه (Fast Ethernet) تا ۱۰ گیگابیت بر ثانیه (10 Gigabit Ethernet) و حتی بالاتر باشد.

سوکت RJ11

سوکت RJ11 یک سوکت کوچک و قدیمی‌تر است که معمولاً برای اتصال خطوط تلفن استفاده می‌شود. این سوکت دارای ۴ یا ۶ پین است، اما در بیشتر موارد تنها از ۲ یا ۴ پین استفاده می‌شود. سوکت RJ11 برای کابل‌ های تلفن به کار می‌رود و اندازه‌ی آن کوچکتر از سوکت RJ45 است.

این سوکت معمولاً در سیستم‌های تلفن ثابت، مودم‌های Dial-up و برخی از دستگاه‌های ارتباطی قدیمی استفاده می‌شود. سوکت RJ11 به‌ راحتی به کابل ‌های تلفن متصل می‌شود و اتصال آن ساده و سریع است.

سوکت RJ11 برای انتقال سیگنال‌های صوتی و داده‌ های با سرعت پایین طراحی شده است و در مقایسه با سوکت RJ45، سرعت انتقال داده‌ها در آن بسیار کمتر است. این سوکت در محیط‌های خانگی و اداری کوچک کاربرد دارد، اما با گسترش فناوری ‌های جدید مانند VoIP و اینترنت پرسرعت، استفاده از آن کاهش یافته است.

سوکت‌های فیبر نوری (LC, SC, ST)

سوکت‌های فیبر نوری برای اتصال کابل‌های فیبر نوری استفاده می‌شوند و در مقایسه با سوکت‌های مسی، سرعت و پهنای باند بسیار بالاتری ارائه می‌دهند. این سوکت‌ها در انواع مختلفی مانند LC، SC و ST وجود دارند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

• سوکت LC (Lucent Connector): این سوکت کوچک و جمع ‌و جور است و از مکانیسم push-pull  برای اتصال استفاده می‌کند. سوکت LC برای شبکه ‌های پرتراکم و با سرعت بالا مناسب است و معمولاً در دیتاسنترها و شبکه‌ های backbone استفاده می‌شود.
• سوکت SC (Subscriber Connector): این سوکت دارای طراحی مربعی شکل است و از مکانیسم push-pull برای اتصال استفاده می‌کند. سوکت SC برای شبکه‌ های با سرعت بالا و مسافت ‌های طولانی مناسب است و در شبکه‌ های فیبر نوری کاربرد گسترده‌ای دارد.
• سوکت ST (Straight Tip): این سوکت دارای طراحی استوانه ‌ای و مکانیسم بایونت (Bayonet)  برای اتصال است. سوکت ST در شبکه‌ های قدیمی ‌تر استفاده می‌شد، اما هنوز در برخی از سیستم‌ های نظارت تصویری و شبکه ‌های صنعتی کاربرد دارد.

سوکت‌های فیبر نوری برای انتقال داده‌ ها در مسافت‌ های طولانی و با سرعت بسیار بالا طراحی شده‌اند. این سوکت‌ها در برابر نویز الکترومغناطیسی مقاوم هستند و برای شبکه‌های پرسرعت مانند شبکه‌های backbone، دیتاسنترها و ارتباطات راه‌ دور ایده‌ آل هستند.

سوکت BNC

سوکت BNC (Bayonet Neill-Concelman) یک سوکت قدیمی است که معمولاً برای کابل‌های کواکسیال استفاده می‌شود. این سوکت دارای طراحی استوانه ‌ای و مکانیسم بایونت (Bayonet) برای اتصال است که اتصال محکم و مطمئنی را فراهم می‌کند.

سوکت BNC در شبکه‌ های قدیمی مانند شبکه ‌های 10Base2  استفاده می‌شد و برای انتقال سیگنال ‌های ویدیویی در سیستم‌های دوربین مداربسته نیز کاربرد دارد. این سوکت در مقایسه با سوکت‌های مدرن مانند RJ45، سرعت انتقال داده‌ها پایین‌تر است و در شبکه‌های جدید کمتر استفاده می‌شود.

سوکت BNC برای محیط‌ هایی با نویز الکترومغناطیسی بالا مناسب است و اتصال آن ساده و سریع است. این سوکت در سیستم‌های نظارت تصویری و برخی از شبکه‌های صنعتی هنوز کاربرد دارد.

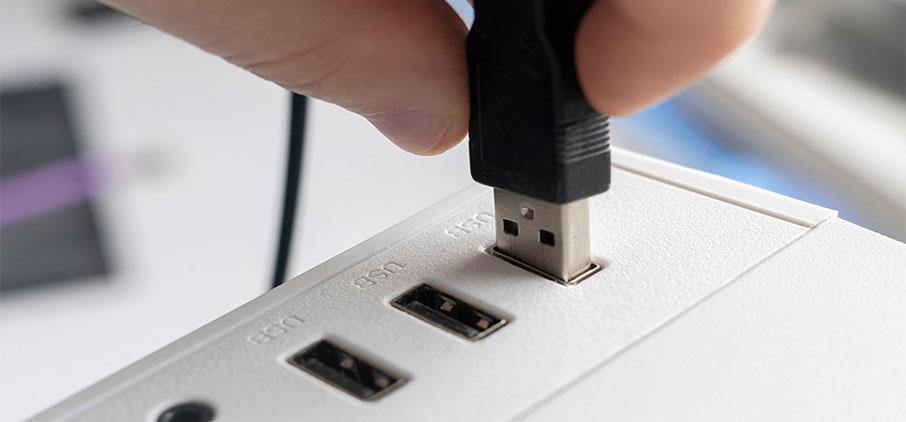

سوکت USB

سوکت USB (Universal Serial Bus) یک سوکت همه‌ کاره است که برای اتصال دستگاه‌های مختلف به کامپیوتر استفاده می‌شود. این سوکت در انواع مختلفی مانند USB-A، USB-B، USB-C  و Mini-USB وجود دارد و هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

سوکت USB برای انتقال داده‌ها، شارژ دستگاه‌ ها و اتصال دستگاه‌های جانبی مانند پرینترها، هارد دیسک‌های خارجی و دوربین‌ها به کامپیوتر استفاده می‌شود. این سوکت در شبکه‌های موقت و اتصالات سریع نیز کاربرد دارد.

سوکت USB از سرعت انتقال داده‌های بالایی پشتیبانی می‌کند و در نسخه‌های مختلف مانند USB 2.0، USB 3.0 و USB 3.1 ارائه می‌شود. سوکت USB-C جدیدترین و پیشرفته ‌ترین نوع سوکت USB  است که از سرعت انتقال داده‌ها و قدرت شارژ بالاتری پشتیبانی می‌کند.

سوکت‌های صنعتی (M12)

سوکت‌های صنعتی مانند M12 برای محیط‌ های سخت و صنعتی طراحی شده‌ اند. این سوکت‌ها مقاومت بالایی در برابر شرایط محیطی مانند رطوبت، گرد و غبار و لرزش دارند و برای اتصال دستگاه ‌ها در سیستم‌های اتوماسیون صنعتی و کنترل ماشین‌آلات استفاده می‌شوند.

سوکت M12 دارای طراحی دایره‌ ای و مکانیسم پیچی برای اتصال است که اتصال محکم و مطمئنی را فراهم می‌کند. این سوکت در شبکه ‌های صنعتی مانند Ethernet/IP و Profinet کاربرد دارد و برای انتقال داده‌ها در محیط‌های صنعتی ایده‌ آل است.

سوکت‌ های صنعتی در انواع مختلفی مانند M12-4 پین، M12-8 پین و M12-12 پین وجود دارند و هر کدام برای کاربردهای خاصی طراحی شده‌اند. این سوکت‌ها در سیستم‌های کنترل صنعتی، رباتیک و اتوماسیون کاربرد گسترده‌ای دارند.

نتیجه گیری

سوکت‌ های کابل شبکه به عنوان یکی از اجزای حیاتی در شبکه‌های کامپیوتری، نقش اساسی در اتصال دستگاه‌ ها و انتقال داده‌ها ایفا می‌کنند. هر یک از انواع سوکت‌ها، با توجه به طراحی، ساختار و ویژگی‌های منحصر به فرد خود، کاربردهای خاصی دارند و در محیط‌های مختلف مورد استفاده قرار می‌گیرند.
